是否有现货：	是	认证：	ISO9001
品牌：	安徽中航电子	类型：	物理型传感器
转换方法：	电阻应变式	输出信号：	数字型
型号：	ZHZL-HLT-1	包装：	盒装
综合精度：	0.05%	产量：	10000

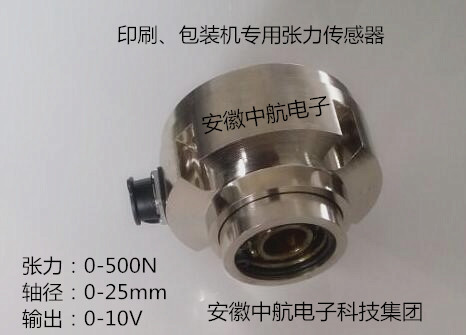

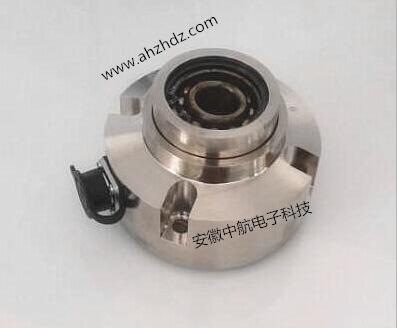

一、产品介绍：??????????? ZHZL-HLT系列轴径式张力传感器，采用不锈钢材料设计，内置进口高速双列轴承，可配合隋轮辊或活轮辊安装。具有输出信号线性好和响应快的特点。该张力传感器适用于安装空间有限的场合。被广泛用于印刷、包装、冶金、薄膜、金属箔、复合、涂布、皮革、锂电池、剪切、造纸、橡胶、纺织、电线电缆及胶片等卷取控制设备和生产线上。二、技术参数:

额定张力：	??????????? kg	5、10、20、30、50、75、100、150、200
输出灵敏度：	mV/V	（1.5-2.0）±0.2%
零点输出：	%RO	±1
综合误差	%RO	±0.05
非线性	%FS	0.03
滞后性	%FS	0.03
重复性	%FS	0.03
使用环境温度	℃	-20 - +50
温度对灵敏度影响	℃	±0.003
温度对零点输出影响	%RO/10 ℃	±0.003
激励电压	VDC	10
最大激励电压	VDC	15
输入电阻值	Ω	350±30?、?700±30
输出电阻值	Ω	350±3?、?700±3
绝缘电阻值	MΩ	〈5000
安全过载	%RC	150
极限过载	%RC	200
使用材料	合金钢	不锈钢
防护等级		IP65
输出电缆线长度	M	5
接线方式	激励电源	红线：+?蓝线：--
	输出信号	黄线：+?白线：--

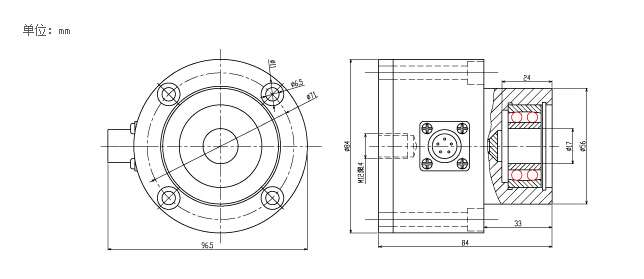

三、外形尺寸：

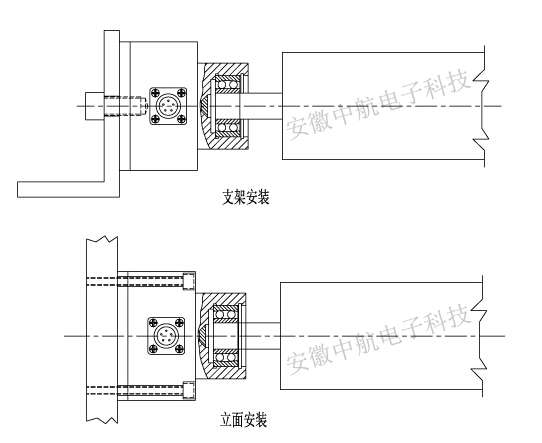

四、安装示意图：

张力传感器使用注意事项： 在静态张力测控系统，应使固定负荷与变动负荷之和不大于所用传感器总额定负荷(传感器额定负荷×所配传感器个数)的80%。 在动态张力测控系统，还应考虑由于冲击所引起的附加载荷的影响。 设计加载装置及安装时应保证加载力的作用线与传感器受力轴线重合，使倾斜负荷和偏心负荷的影响减至最小。 按本说明中的传感器量程选定确定所用传感器的额定载荷。 传感器外壳、保护盖板、引线接头均经密封处理，用户不准打开。 为防止化学腐蚀．安装时宜用凡士林涂抹传感器外表面。应避免阳光直晒和环境温度剧变的场台使用在无法避免时应加装防护或缓解装置。 为防止大电流直接窜过传感器本体而损坏传感器禁止在传感器安装后进行电焊作业，在万不得已时应在传感器加载装置两端加接铜编织线做的旁路器。 传感器的电缆线应远离强动力电源线或有脉冲波的场所，无法避竞时应把传感器的电缆线单独穿入铁管内，并尽量缩短连接距离。 电缆线不宜自行加长，在确实需加长时应在接头处锡焊，并加防潮密封胶。 在高度精度使用场合，应使传感器和仪表在预热30分钟后使用。 传感器应放在干燥通风无腐蚀性气体的室内。
